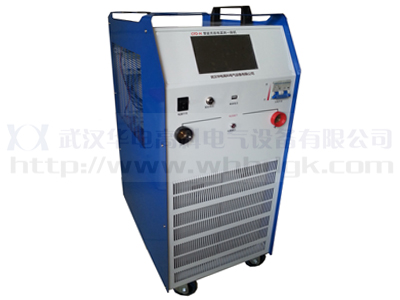

XDC-H蓄電池充放電綜合測試儀

充電、放電、單體檢測、在線監測和活化五合一體，一機多用。

集充電、放電、單體檢測、在線監測和活化五合一體，功能齊全，一機多用。
智能三階段充電、恒流放電、實時在線巡回檢測每個單體電池參數。
功耗元件采用PTC陶瓷電阻，安全，無紅熱現象，壽命長。
單片機至U盤數據轉存技術的應用，解決了大容量數據存貯問題。
充/放電結束，數據經U盤轉存或經RS232接口上傳計算機后臺處理后可自動生成各種圖表，電池性能一目了然。
便攜式設計，方便流動性強的用戶使用

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780

蓄電池充放電綜合測試儀集充電、放電、單體檢測、在線監測和活化五合一體，一機多用。減少企業成本，降低維護人員的勞動強度，為蓄電池和UPS電源維護提供全面科學的檢測手段。

技術參數

項目	型號
項目	48V 50A	48V 100A	110V 50A	220V 30A	220V 150A	380V 20A
放電總電壓	額定電壓48V	10～60V	98～121V	176～275V	96～270V	304～456V
充電總電壓輸出	2～58V	43～60V	99～121V	176～264V	180～286V	304～456V
放電電流	0～50A	0～100A	0～50A	0～30A	0～150A	0～20A
充電電流	0～50A	0～100A	0～40A	0～40A	0～120A	0～20A
接入負載電壓	48V	48V	110V	220V	220V	380V
尺寸（mm)	178×380×403	225×418×425	638×500×600	400×550×565	525×732×980	706×500×522
重量（Kg)	15	45	60	55	80	65
采樣精度	總電壓：分辨率10mV,精度0.1V 單體電壓：分辨率1mV,精度10mV 電流：分辨率0.1A,精度1A
充放電單體電壓	0.000V～16.00V
充放電時間	0～99小時59分
冷卻方式	強制風冷
放電負載	PTC 陶瓷電阻
屏幕尺寸	128×64LCD
工作電源	交流三相四線380V
工作環境	溫度0℃～50℃ 濕度5%～90%
通訊接口	數據存儲：USB 并機通訊：RS232

產品描述

概述：

XDC-H蓄電池充放電綜合測試儀實現恒流放電、智能三階段充電、均充/浮充、恒流/恒壓自動轉換功能；實時在線巡回檢測每個單體電池或整組電池的電壓，實時在線顯示、檢測、記錄單節或整組電池的電壓，同時將數據存貯或傳送至PC機；大屏幕液晶顯示，全中文菜單提示，操作簡便，智能化程度高，可設定并控制電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控；自動放/充電，可對蓄電池進行活化，延長電池的使用壽命。充/放電完畢，檢測的數據可通過RS232接口直接上傳至PC機或現場將數據轉存至U盤；配套的數據處理軟件對放/充電采集的數據信息進行處理，分析電池剩余容量，生成各種圖表，為分析電池性能提供了科學的依據。

特點：

1、液晶屏顯示，全中文菜單提示，操作簡便，智能化程度高，可設定電壓、電流、時間、容量等參數，自動完成蓄電池組各種參數的測試、監控。

2、實時在線監控功能：實時在線監測、顯示所有測試數據：電流、電池組電壓、單體電池電壓、時間、容量等，同時將數據存貯并傳送至PC機,顯示并打印各種圖表。

3、自動放充電功能：設定放/充電的電流、時長、容量及其電壓的高限、低限，可以循環一次放電、充電過程。

4、電池活化功能：設定放充電循環次數，可對蓄電池組進行活化。

5、自動停機功能：在下列條件任意一條滿足時自動停止放/充電：時間到、容量到、單體電池保護電壓到以及整組電池保護電壓到。

6、保護功能：如有電壓異常情況發生，自動停止充電或放電。

7、電壓、電流顯示值的校準修正功能：主要校準電池組總電壓、電流和單體電池電壓。

8、U盤數據轉貯功能：充電、放電、自動放充或者電池活化結束后，可把采集的數據轉存到U盤，再由U盤將放/充電采集的數據轉存到PC機中，經配套的數據處理軟件處理后，顯示、打印各種圖表。為判別整組或單體電池的優劣提供科學的依據。 RS232接口通訊：實現計算機實時監測或充電、放電、自動放充或者電池活化結束后的數據轉存。
