A、并聯電容器測量
     進行測試前，應按使用要求正確連接電源線及信號電纜。

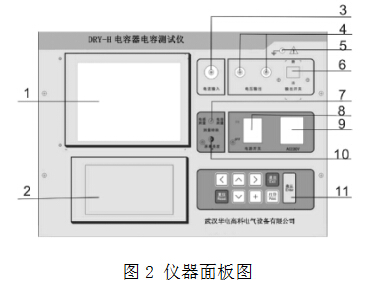

     1、將測試電壓電纜一端接到儀器測試電壓輸出端子④、⑦上；
     2、將測試電流信號電纜插在儀器測試信號輸入插頭③上；
     3、接好測試儀器220V電源線；

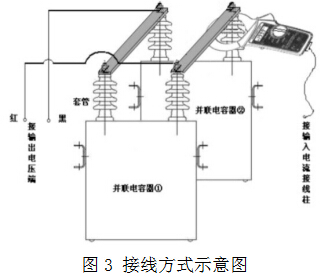

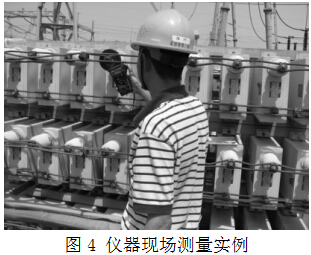

     4、將測試電壓電纜分別夾在被試電容器組兩極的連接母線上，鉗形電流取樣表卡在所需測量的單臺電容器的套管處；
     5、閉合儀器電源開關⑧；
     6、將面班上的“功能開關”置于“電容測量”，最后將“電壓輸出開關”置于“通”的位置即進行電容測量，液晶屏幕上顯示的數據即是測量結果
     7、將鉗形電流表取下，卡于另一臺需測量的電容器上，直至該相測量完畢。
     8、測試結束后，切斷電源，并將面板上所有開關恢復到測試前的狀態，拆除所有接線。
     B、電抗器電感測量
     1、接線方法同測量電容時一樣，只是被測試品為電感；
     2、開機按【確認】后屏幕顯示主菜單畫面，將光標移至【設置】處，進入第3屏設置參數，將【等效阻抗】設為【串聯  電感】模式。按【確認】鍵并存入設置值，回到主菜單。
     3、將光標移至【測量】處，按確認進入測量狀態。
     4、將【電壓輸出開關】置于【通】的位置即進行電感測量。
     C、電感測量注意事項
     1、被測電感的Q值越高，測量準確度越高。
     2、因儀器測試電壓較高，測量小電感量電感時（10mH以下），測試時間不宜過長，在測試結果穩定后盡快關斷電壓輸出開關，以免大電流損壞儀器電源和被測試品電感。

---
